1、從外形上來講： 特別高大 礦用自卸越野卡車只在有限的礦區范圍內行駛，卡車的外形尺寸不限制，為提高每車次的運輸量，盡可能加大車廂容積，加寬加高整車外形尺寸。
2、 車架 ： 均為全焊接結構，載質量50 t以上的車型，其縱梁均為封閉盒形截面、管形橫梁，與縱梁焊接成整體，以保證具有高的抗扭強度。所用厚鋼板均為低合金、高強度鋼板。
3、 駕駛室 ： 駕駛室為平頂2門2座、金屬結構四點支承、雙缸液壓電動翻轉駕駛室，可向前翻轉。駕駛室內部根據人機工程學原理設計，采用環繞式儀表臺，可調節式方向盤和減震座椅，各種操控裝置觸手可及。配備單臥鋪，帶點煙器和冷、暖空調，駕乘舒適。為保證駕駛舒適，密封性很好的駕駛室具有隔聲、隔熱功能，其冷風、制冷和供暖能力均表現出非常充足和迅速。
4、 制動 ：礦區多坡，越野卡車載質量又特別大，因此，制動系統功能的可靠性同樣需要首先保證。除了提高礦用的六驅自卸越野卡車主制動器功能、加裝ABS防抱死系統以外，還加強了輔助緩速制動能力：發動機排氣制動、液力緩速器或電動輪轉變為發電機的電緩速器功能。 制動功能設計先進，在制動踏板的開始25%行程里，發動機排氣制動投入工作；在26%～50%的行程里，液力緩速器(液力傳動車型)或電緩速器(電傳動車型)共同加入緩速制動功能；從51%的行程開始，車輪主制動器又投入工作：從而使主制動器使用頻率大大減少，經常處于最好狀態，制動蹄片使用壽命得以延長。
5、車廂 ： 均為全焊接結構，鏟斗型，地板后部翹起，一般坡角為12°(早期15°)，無后攔板，車廂由液壓舉升缸頂起，30°時礦石開始向后滑動卸出，達到45°時即可保證全部卸完。車廂最大舉升角一般為48°。車廂地板由高強度、抗沖擊、抗刮磨并具有高強度和高硬度的調質處理鋼板焊接而成。鋼板厚分為12、15、18、22 mm不等，載質量最大的車廂即用22 mm的厚鋼板。 車廂舉升接近最大角度前，舉升油缸將自動卸壓，減少供油；達到最大角度時，又有自動限位塊擋住車廂，不再舉升翻轉。

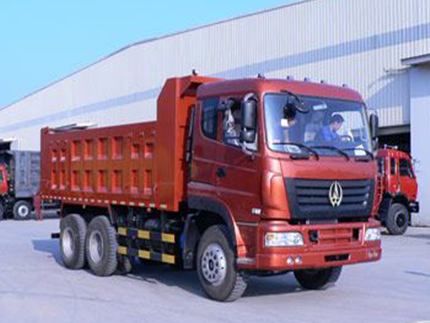

萬山牌WS3250G型重型越野自卸車
【主要技術參數】
產品商標 萬山牌野卡車公告批次 247
產品名稱 WS3250G型重型越野卡車自卸車 產品號 ZJG2143U050
總質量(Kg) 25000 罐體容積(m3)
額定載質量(Kg) 12305 外形尺寸(mm) 8000,8200,8400,8500,8700×2500×3450
整備質量(Kg) 12500 貨廂尺寸(mm) 5200,5400,5600,5800,6000×2300×1090
額定載客(人) 準拖掛車總質量(Kg)
駕駛室準乘人數(人) 3 載質量利用系數 1.00
接近角/離去角(°) 30/26,30/25,30/24,30/23,30/22 前懸/后懸(mm) 1460/1540,1460/1740,1460/1790,1460/1890,1460/2090
軸數 3 軸距(mm) 3650+1350,3800+1350
軸荷(Kg) 7000/18000(并裝雙軸) 最高車速(Km/h) 80
其它 1.自卸方式:后卸式,2.外形尺寸長(mm)/后懸(mm)/離去角(°)一一對應.2.防護材料:Q235,與車架螺栓連接,后部防護尺寸:2300×110×100mm,離地高度為520mm。該車應裝行駛記錄儀。
【底盤技術參數】
越野卡車底盤型號 WS3250GJ 底盤名稱 重型越野野卡車底盤（二類）
商標名稱 萬山牌 生產企業 湖北三江航天萬山特種車輛有限公司
外形尺寸(mm) 7950,8100×2490×3130 輪胎數 10
接近角/離去角(°) 30/22 輪胎規格 11.00-20,11.00R20,12.00-20,12.00R20
鋼板彈簧片數 9/10,9/13,10/13,10/12 前輪距(mm) 2027
燃料種類 柴油 后輪距(mm) 1860/1860
排放標準 GB3847-2005,GB17691-2005(國Ⅲ)
發動機型號 發動機生產企業 排量(ml) 功率(Kw)
WP10.290E32 濰柴動力股份有限公司 9726 213
